Vérin hydraulique pour benne basculante : vérin télescopique ou à ciseaux

Lors du choix d'une remorque benne, la plupart des acheteurs examinent la charge utile, la taille de la remorque, les essieux et la robustesse du châssis.

Le système de levage est tout aussi important.

Deux options courantes sont : vérin hydraulique télescopique et un palan à ciseaux. Les deux peuvent lever une benne basculante, mais ils utilisent des systèmes de levage différents.

Le choix approprié dépend de la conception de la remorque, du chargement, de l'espace disponible, de l'angle de basculement requis et du système hydraulique.

Ce guide explique les principales différences en termes simples.

I. Comment fonctionne un système de levage de remorque benne basculante ?

Une remorque benne utilise un système hydraulique pour lever le plateau de la remorque autour de sa charnière arrière.

Le vérin hydraulique convertit la pression hydraulique en force linéaire. Cette force est ensuite utilisée pour soulever le lit.

Le vérin peut fonctionner directement sur la benne ou par l'intermédiaire d'une liaison mécanique.

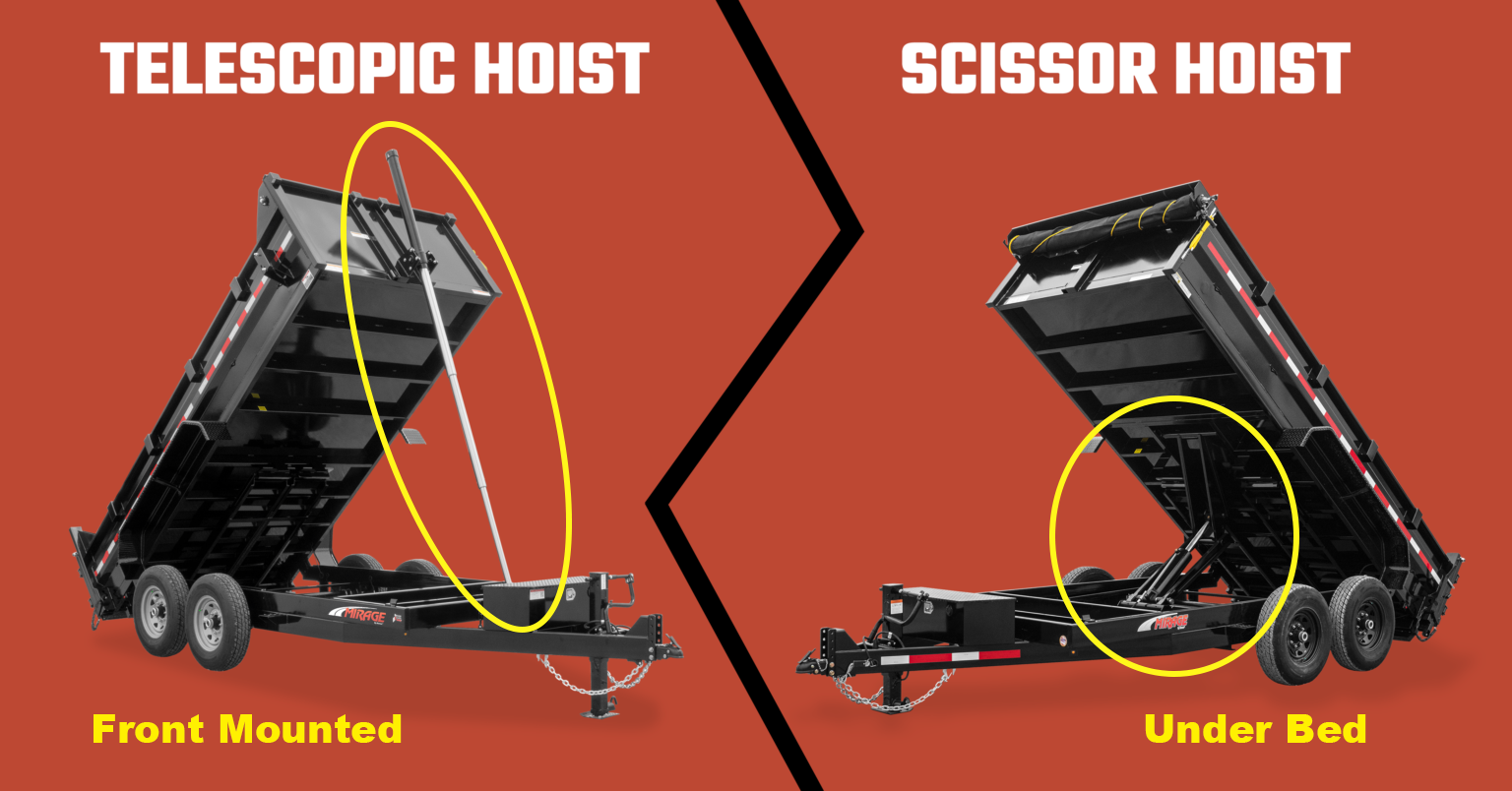

Cela crée deux modèles communs :

• Cylindre hydraulique télescopique
• palan à ciseaux

La méthode de levage étant différente, les exigences de conception le sont également.

II. Qu'est-ce qu'un vérin hydraulique télescopique ?

A vérin hydraulique télescopique comporte plusieurs étapes imbriquées.

Sous l'effet de la pression hydraulique, les étages se déploient successivement. Ceci permet au vérin d'effectuer une longue course tout en conservant une longueur relativement compacte une fois replié.

Sur de nombreuses bennes basculantes, un vérin télescopique est monté vers l'avant de la benne.

Il pousse le corps vers le haut à mesure que le cylindre s'étend.

Ce modèle est également communément appelé un bélier télescopique ou vérin hydraulique à plusieurs étages.

Caractéristiques principales d'un cylindre télescopique

Un cylindre télescopique peut fournir :

• Long coup
• longueur rétractée compacte
• force de levage directe
• Capacité de levage élevée lorsque les dimensions sont correctes
• Géométrie adaptée aux angles de déversement élevés

Les performances réelles dépendent toujours de la taille du cylindre, de la conception de l'étage, de la position de montage, de la pression hydraulique et de la structure de la remorque.

Un cylindre plus gros n'est pas forcément le cylindre idéal.

III. Qu'est-ce qu'un palan à ciseaux ?

A palan à ciseaux utilise un vérin hydraulique associé à un ensemble de bras articulés en acier.

Les bras forment une structure en forme de ciseaux sous la benne.

Lorsque le vérin hydraulique s'étend, les bras se déplacent et soulèvent le plateau de la remorque.

Le vérin lui-même n'a pas besoin d'assurer l'intégralité du mouvement de levage du plateau de la remorque. La tringlerie modifie le mouvement et la force tout au long du cycle de levage.

Ce type de conception est courant sur de nombreuses remorques à timon et autres remorques bennes.

IV. Vérin télescopique vs. palan à ciseaux : principales différences

La manière la plus simple de comparer les deux systèmes est d'examiner le système de levage complet plutôt que le vérin seul.

Il n'y a pas de vainqueur universel.

La conception de la remorque doit être la priorité.

1. Géométrie de levage

La géométrie du levage est l'une des plus grandes différences.

Un vérin télescopique pousse la benne plus directement.

Sa position de montage, sa course et son angle ont une incidence majeure sur la force disponible tout au long du cycle de levage.

Un palan à ciseaux utilise un système de liaison mécanique.

La position du cylindre et des points de pivot modifie la façon dont la force de levage est transmise à la benne.

Cela signifie que deux remorques utilisant le même vérin peuvent avoir des performances de levage très différentes si la géométrie de montage est différente.

2. Espace d'installation disponible

L'espace sous la benne est un autre facteur important.

Un palan à ciseaux nécessite de l'espace pour les bras de levage et leur mouvement.

Il vous faut également un dégagement suffisant pour les pivots et les autres composants.

Un cylindre télescopique nécessite un emballage différent.

Le cylindre doit avoir suffisamment d'espace pour s'étendre et se rétracter sans entrer en contact avec le cadre, le lit ou d'autres composants.

Avant de choisir un système, vérifiez le longueur repliée, longueur déployée, position de montage et dégagement disponible.

3. Angle de déversement

L'angle de basculement est important lorsque la remorque est utilisée pour des matériaux qui doivent glisser facilement.

L'angle de basculement final n'est pas déterminé uniquement par le cylindre.

Cela dépend aussi de :

• Course du cylindre
• Position de montage
• longueur du plateau de la remorque
• position de la charnière arrière
• Conception de cadre
• Géométrie du palan

Un cylindre plus long n'implique pas automatiquement un angle de basculement plus élevé.

Le système complet doit être conçu en fonction du mouvement requis.

4. Chargement et application

Réfléchissez à ce que la remorque transportera réellement.

Une remorque utilisée pour :

• Aménagement paysager
• Sol
• Gravier
• débris de construction
• Déchets de béton
• Matériaux de démolition

Les exigences en matière de levage peuvent être très différentes.

Le matériau lui-même a également son importance.

Les sols humides ou les matériaux compactés peuvent être plus difficiles à décharger que les matériaux meubles et secs.

Pour cette raison, le choix du cylindre doit prendre en compte le charge de travail réelle, et pas seulement le poids à vide de la remorque.

Des comparaisons récentes entre semi-remorques bennes montrent également que la répartition de la charge, la géométrie de la remorque et le système de levage lui-même influent tous sur les performances.

5. Exigences du système hydraulique

Le groupe hydraulique doit également être compatible avec le vérin ou le palan.

Les facteurs importants comprennent :

• Pression hydraulique
• Débit de la pompe
• Capacité du réservoir
• Volume du cylindre
• Taille du tuyau
• Capacité de la batterie
• Réglage de la soupape de décharge

Un vérin plus grand peut nécessiter davantage d'huile hydraulique pour effectuer sa course.

Cela peut affecter la vitesse de levage si la pompe hydraulique n'est pas dimensionnée en conséquence.

En revanche, l'augmentation du débit de la pompe n'augmente pas automatiquement la capacité de levage.

La pression, la taille du vérin et la géométrie du palan jouent toutes un rôle.

6. Maintenance

Les deux systèmes nécessitent une inspection régulière.

Pour un cylindre télescopique, faites attention à :

• État de la tige
• Fuite d'étanchéité
• Tuyaux hydrauliques
• Points de fixation
• Alignement des cylindres
• Saletés ou dommages autour de la tige

Pour un palan à ciseaux, il faut également inspecter :

• Axes de pivot
• bagues
• Points de graissage
• bras en ciseaux
• Boulons de fixation
• Raccordements de cylindre

Un système à ciseaux comporte davantage d'articulations mécaniques ; ces points doivent donc être vérifiés dans le cadre de l'entretien courant.

Quand un cylindre télescopique est-il judicieux ?

Un vérin télescopique peut être une bonne solution lorsque la remorque nécessite une longue course de vérin et un système de levage direct.

Cela peut également s'avérer utile lorsque la conception de la remorque bénéficie d'un vérin monté à l'avant et d'un mouvement de levage important.

Les considérations typiques comprennent :

• Exigence de course longue
• Espace limité en longueur fermée
• Exigence d'angle de basculement élevé
• Applications intensives
• disposition du cylindre monté à l'avant

Cependant, le cylindre doit encore être correctement dimensionné pour la remorque.

Ne sélectionnez pas a cylindre télescopique basé uniquement sur l'alésage ou la course.

Quand un palan à ciseaux est-il judicieux ?

Un palan à ciseaux peut être une bonne option lorsque la conception de la remorque offre suffisamment d'espace pour le mécanisme de levage et que l'avantage mécanique du système à ciseaux convient à l'application.

Le système de liaison permet d'obtenir une géométrie de levage utile tout en réduisant la course du vérin hydraulique.

Cela peut s'avérer utile pour certains modèles de bennes basculantes.

En contrepartie, il y a davantage de pièces mécaniques mobiles à inspecter et à entretenir.

Quel système est le meilleur pour une remorque benne ?

Il n'y a pas de réponse unique.

Une meilleure question serait :

Quel système de levage correspond à la conception de la remorque et aux conditions de travail ?

Par exemple, une remorque avec un espace limité sous le lit peut nécessiter une solution différente de celle d'une remorque conçue autour d'un mécanisme à ciseaux.

Une remorque transportant des matériaux lourds ou difficiles à décharger peut également avoir des exigences différentes en matière de vérins par rapport à une remorque utilisée pour des travaux d'aménagement paysager légers.

Le meilleur point de départ est la candidature elle-même.

Que devez-vous vérifier avant de choisir ?

Avant de commander un vérin hydraulique ou un système de levage, rassemblez les informations suivantes :

Informations sur la bande-annonce

• longueur de la remorque
• largeur de la remorque
• PTAC de la remorque
• Poids du lit
• Charge typique
• Matériaux transportés
• Angle de déversement requis

Informations hydrauliques

• Pression de service
• Débit de la pompe
• Taille du réservoir
• Taille du cylindre existant
• dimension du tuyau hydraulique

Informations d'installation

• Espace de montage disponible
• Longueur fermée
• Longueur étendue
• Points de fixation
• Diamètre de la broche
• Angle du cylindre

Des photos de la remorque et du système hydraulique existant sont également utiles.

Si possible, veuillez fournir un dessin ou les dimensions du cylindre existant.

Peut-on remplacer un palan à ciseaux par un vérin télescopique ?

C'est possible, mais il ne s'agit pas toujours d'un simple remplacement de cylindre.

Les deux systèmes utilisent une géométrie de levage différente.

Le passage d'un palan à ciseaux à un vérin télescopique peut nécessiter des modifications au niveau de :

• Points de fixation
• structure du cadre
• Position du cylindre
• Raccordements hydrauliques
• Dégagement du lit
• zone de charnière arrière

Il en va de même lors de la conversion d'un vérin télescopique en un palan à ciseaux.

Pour une remorque existante, il convient de vérifier l'ensemble du système de levage avant d'effectuer toute modification.

Comment choisir le bon vérin hydraulique pour benne basculante

Si vous êtes remplacement d'un cylindre existant, commencez par le design original.

Mesure:

• Alésage
• Diamètre de la tige
• Accident vasculaire cérébral
• Longueur rétractée
• Longueur étendue
• Dimensions de montage
• Diamètre de la broche
• Taille du port

Vérifiez ensuite la pression de service et l'application réelle sur la remorque.

Si le cylindre d'origine n'est plus disponible, des photos, des mesures et des détails sur l'application peuvent aider un fabricant de cylindres hydrauliques à développer un remplacement.

Vérins hydrauliques sur mesure pour applications de remorques bennes

Toutes les remorques n'utilisent pas un cylindre standard.

Certaines applications nécessitent :

• Dimensions de montage spéciales
• trait personnalisé
• différentes tailles d'alésage
• diamètre de tige spécial
• Configuration de port spécifique
• Différents traitements de surface
• Longueur totale personnalisée

Dans ces cas, un vérin hydraulique sur mesure peut être conçu en fonction de l'application réelle.

Pour les fabricants de remorques d'origine et les projets de remplacement, un dessin est le meilleur point de départ.

Cependant, des photos et des mesures précises peuvent également être utiles lorsque le dessin original n'est pas disponible.

Réflexions finales

Un vérin télescopique et un palan à ciseaux peuvent tous deux être des moyens efficaces pour soulever une remorque benne.

L'important n'est pas simplement de choisir un type plutôt qu'un autre.

Examinez le système dans son ensemble.

Tenez compte des dimensions de la remorque, de la charge, de l'angle de basculement, de l'espace d'installation, de la pression hydraulique, du débit de la pompe et des exigences d'entretien.

Si vous remplacez un cylindre, commencez par des mesures précises.

Si vous construisez une nouvelle remorque, commencez par étudier la géométrie du levage et les exigences d'application.

Le vérin hydraulique doit s'adapter au système, et non l'inverse.

Questions fréquemment posées

Q1 : Quelle est la différence entre un vérin télescopique et un palan à ciseaux ?

Un vérin télescopique utilise plusieurs étages pour offrir une longue course. Un palan à ciseaux utilise un vérin hydraulique associé à une tringlerie mécanique pour lever la benne.

Q2 : Un vérin télescopique est-il meilleur qu'un palan à ciseaux ?

Aucun système n'est systématiquement meilleur que l'autre. Le choix optimal dépend de la conception de la remorque, de sa charge, de l'angle de basculement, de l'espace disponible pour l'installation, du système hydraulique et de l'utilisation prévue.

Q3 : Quel type de vérin hydraulique est utilisé sur une remorque benne ?

Les bennes basculantes peuvent utiliser différents types de vérins. Les vérins télescopiques multi-étages et les vérins utilisés avec des bras de levage à ciseaux sont deux options courantes.

Q4 : Puis-je remplacer mon palan à ciseaux par un vérin télescopique ?

C'est envisageable, mais la position de montage et la géométrie de levage diffèrent. Il convient de vérifier le châssis et le système hydraulique de la remorque avant toute modification.

Q5 : Comment choisir un vérin hydraulique pour une remorque benne ?

Commencez par définir la course requise, l'alésage, les dimensions de montage, la pression de service, la charge, l'angle de déversement et l'espace disponible pour l'installation. Le groupe hydraulique doit également être compatible avec le vérin.
